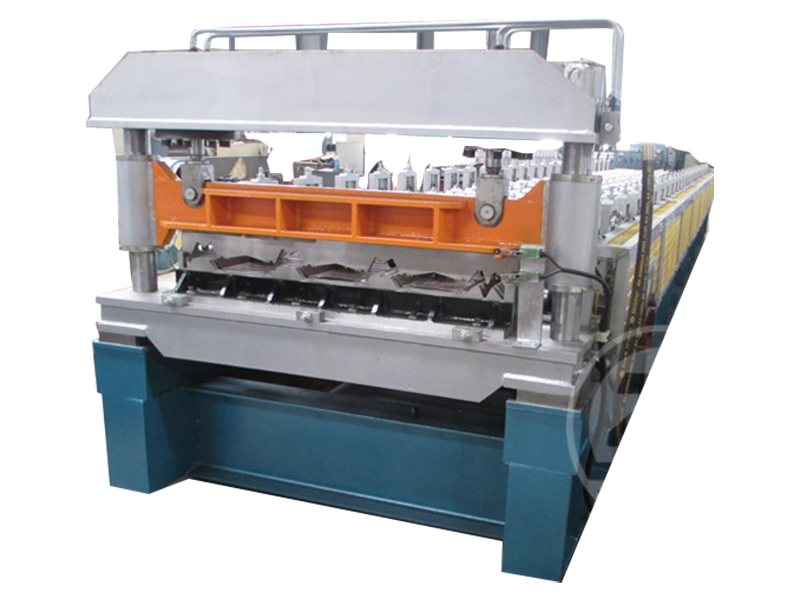

Профилегибочная машина RN100-35
- Гарантия составляет 36 месяцев после получения машины клиентом.
- В течение 36 месяцев мы бесплатно отправим клиенту запасные части.
- Обеспечьте техническую поддержку жизни и техническое обслуживание.
- Руководство по эксплуатации и видеоролики по установке будут предоставлены покупателям при доставке машин.
Основные технические параметры
Профилегибочная машина RN100-35
Автоматически контролируйте количество и длину резки. Введите производственные данные (такие как количество продукции, длина и т. Д.) На сенсорном экране, машина может автоматически завершить установленный производственный план. Один раз покупатель может установить 20 данных партии в программе.
| Модель машины | Крыша формовочная машина | Способ работы | Автомат |
| Сертификация | ИСО9001, КЭ | Гарантия | 36 месяцев |
| Индивидуальные | Индивидуальные | Преимущество | Более 10 лет жизни |
| Масса | Около 11,5 т | Толщина материала | 0,4 мм-1,0 мм |
| Костюмный материал | Рулоны стали PPGI | Режущий материал | Cr12 .MOV. |
| Главный мотор | 7,5 кВт | Формовочные ролики кол. | 25 станций |
| Диаметр валов | 72мм | Материал ролика | 45# Сталь хромированная |
| Рама машины | H400 | толщина стен | 40 мм |
| Скорость формирования | 30-35м/мин. | Транспорт | В контейнерах, подходящих для морской и дорожной перевозки. |
| Товарный знак | Чжунъюань | Код ТН ВЭД | 84552210 |
Как мы производим
Профилегибочная машина RN100-35
Части корпуса машины
- Направляющее устройство подачи материала, используйте быстрорежущую сталь с обеих сторон;
- Его особенностью является высокая твердость, высокая износостойкость и высокая термостойкость, что гарантирует долгий срок службы.
- Сплошные валы диам. 72 мм для толщины материала.
- Все валы дважды обрабатываются на круглом шлифовальном станке для обеспечения окончательной точности.
- Покупатели гарантированно получают палубный лист высокой точности от машины производства Zhongyuan.
- Все катки изготовлены из стали 451ТП5Т.
- Станки с ЧПУ могут повысить точность роликов.
- Хромирование поверхности для придания жесткости роликам.
- Разработайте подшипники внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было трудно повредить.
- Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.
- Подшипники помогают продлить срок службы машины. Наши формовочные машины разрешены к использованию более 15 лет.
- Толщина боковой стенки: Q235 толщиной 40 мм
- 16A-1 Цепь и шестерня перемещают линию, моторные приводы, около 26-ступенчатых станций для формирования
- Все винтовые болты с классом 8.8 (некоторые другие заводы используют низкий класс 4.8), чтобы обеспечить плотное крепление конструкции машины и долгий срок службы в течение длительного времени работы машины.
- Все обработанные валики собираются на ковре, чтобы не царапать поверхность валиков.
- Сообщение для резки, остановка резки или безостановочная резка на выбор
- Вся режущая рама подвергается термообработке для устранения первоначального напряжения стали, уменьшения деформации и повышения стабильности.
- Материал режущего инструмента: Cr12MoV, твердость может достигать 58-60HRc.
- Машина может резать листы по желанию покупателя, полностью автоматически.
- Автоматический контроль количества и длины резки
- Введите производственные данные (такие как количество продукции, длина и т. д.) на сенсорном экране, машина может автоматически завершить установленный производственный план.
- Единовременно покупатель может установить в программе 20 пакетных данных.
Компоненты системы управления | ПЛК, инвертор, сенсорный экран, энкодер, реле и т. д. |
ПЛК | Mitsubishi (японский бренд) (Siemens на выбор) |
инвертор | Mitsubishi (японский бренд) (Siemens на выбор) |
Сенсорный экран | Mitsubishi (японский бренд) (Siemens на выбор) |
Кодер | OMRON или NEMICON (японский бренд) |
Реле | Шнайдер (французский бренд) |
Концевой выключатель | Шнайдер (французский бренд) Допуск на обрезку по длине ≤ ± 1 мм |
Лучшее решение для
Профилегибочная машина RN100-35
China Zhongyuan Machinery Manufacturer, основанная в 2003 году, занимается производством и экспортом профилегибочных машин. Мы предлагаем широкий ассортимент профилегибочных машин, профилегибочных машин C/Z Purlin, профилегибочных машин для холодного листа, профилегибочных машин для производства металлических настилов. Мы поставляем продукцию самого высокого качества для наших клиентов. в дополнение к этому, мы также обеспечиваем своевременную поставку профилегибочных машин.
Мы гарантируем пожизненное обслуживание наших машин. Наши технические специалисты могут приехать на ваш завод и обучить ваших рабочих.
Получить бесплатную цитату
Особенность машины
Эта профилегибочная машина для производства металлической облицовки шириной 1450 мм широко используется для производства металлических кровельных панелей и облицовочных листов для строительства. Одна машина может формовать стальные рулоны шириной 1220 мм и 1450 мм. Нет никакой регулировки для двух видов материала ширины. Это популярная машина на рынке Индии.
Компоненты машины
- (1) Разматыватель 1 комплект (механический или гидравлический разматыватель на выбор)
- (2)Направляющее устройство 1 комплект
- (3) Профилегибочный станок 1 комплект
- (4)Гидравлическая резка 1 комплект
- (5)Гидравлическая станция 1 комплект
- (6) Система управления ПЛК 1 комплект
- (7) Стеллаж для продуктов (без питания) 1 комплект (автоматический укладчик для опции)
- (8) ящик для инструментов 1 шт.
Подходящее сырье
- Ширина подачи или ширина рулона: 1220 мм (может быть разработана по запросу покупателя)
- Эффективная ширина: 1000 мм
- Толщина материала: 0,4 мм-1,0 мм
- Применимый материал: стальные катушки PPGI
- Предел текучести материала: 235 МПа-350 МПа
Применение профиля РН100-35
