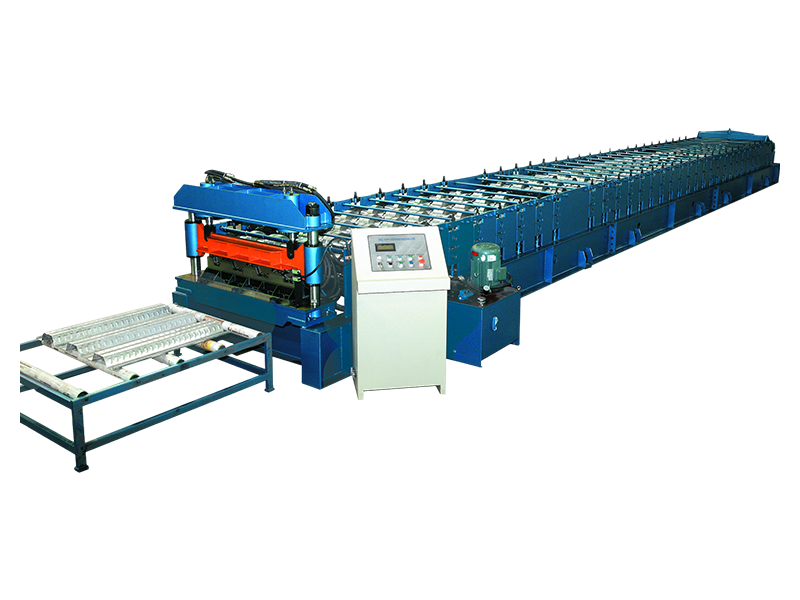

Машина для производства металлических настилов
- Гарантия составляет 36 месяцев после получения машины клиентом.
- В течение 36 месяцев мы бесплатно отправим клиенту запасные части.
- Обеспечьте техническую поддержку жизни и техническое обслуживание.
- Руководство по эксплуатации и видеоролики по установке будут предоставлены покупателям при доставке машин.
Основные технические параметры
Автоматически контролируйте количество и длину резки. Введите производственные данные (такие как количество продукции, длина и т. Д.) На сенсорном экране, машина может автоматически завершить установленный производственный план. Один раз покупатель может установить 20 данных партии в программе.
| Модель машины | 64-часовая палубная машина | Способ работы | Автомат |
| Сертификация | ИСО9001, КЭ | Гарантия | 36 месяцев |
| Индивидуальные | Индивидуальные | Преимущество | Более 10 лет жизни |
| Масса | Около 17,5 т | Толщина материала | 0,7-1,2/0,8-1,6 мм |
| Костюмный материал | Оцинкованные катушки | Режущий материал | Cr12MOV., твердость 58-60HRC |
| Главный мотор | 11квт*2 | Формовочные ролики кол. | 32 станции |
| Диаметр валов | 82 или 90 или 100мм | Материал ролика | 45# Сталь хромированная |
| Рама машины | H450 | толщина стен | 20мм |
| Скорость формирования | 25м/мин. | Транспорт | В контейнерах, подходящих для морской и дорожной перевозки. |
| Товарный знак | Чжунъюань | Код ТН ВЭД | 84552210 |
Как мы производим
Машина для производства металлических настилов
Части корпуса машины
- Направляющее устройство подачи материала, используйте быстрорежущую сталь с обеих сторон; его особенность
Высокая твердость, высокая износостойкость и высокая термостойкость гарантируют долгий срок службы машины.
- Сплошные валы диам. 82 или 90 мм для различной толщины материала.
- Все валы дважды обрабатываются на круглом шлифовальном станке для обеспечения окончательной точности.
- Покупатели гарантированно получают палубный лист высокой точности от машины производства Zhongyuan.
- Все ролики изготовлены из Cr12MOV. Твердость 58-60HRC.
- Станки с ЧПУ могут повысить точность роликов.
- Хромирование поверхности для придания жесткости роликам.
- Разработайте подшипники внутри роликов, чтобы машина работала с меньшей нагрузкой, чтобы ролики было трудно повредить.
- Обеспечьте одинаковую скорость между всеми роликами, отсутствие разницы в скорости между роликами, улучшите точность формования.
- Подшипники помогают продлить срок службы машины. Наши формовочные машины разрешены к использованию более 15 лет.
- Рама станка изготовлена из стали типа Н450 методом сварки.
- Толщина боковой стенки: Q235 толщиной 20 мм
Канавки спроектированы между соединительной стенкой для предотвращения движения соединительной стенки и повышения стабильности.
- Материал для ролика для тиснения: подшипниковая сталь GCr15 для длительного срока службы, термообработка.
- Моторное вождение, зубчатая передача / звездочка, около 32-ступенчатых станций для формирования
- Главный двигатель = 11 кВт x 2, частотное регулирование скорости
- Все винтовые болты с классом 8.8 (некоторые другие заводы используют низкий класс 4.8), чтобы обеспечить плотное крепление конструкции машины и долгий срок службы в течение длительного времени работы машины.
- Скорость формовки 25 м/мин.
Все обработанные валики собираются на ковре, чтобы не царапать поверхность валиков.
- Сообщение для резки, остановка резки или безостановочная резка на выбор
- Вся режущая рама подвергается термообработке для устранения первоначального напряжения стали, уменьшения деформации и повышения стабильности.
- Материал режущего инструмента: Cr12MoV, твердость может достигать 58-60HRc.
Машина может резать листы по желанию покупателя, полностью автоматически.
- Автоматический контроль количества и длины резки
- Введите производственные данные (такие как количество продукции, длина и т. д.) на сенсорном экране, машина может автоматически завершить установленный производственный план.
- Единовременно покупатель может установить в программе 20 пакетных данных.
Компоненты системы управления | ПЛК, инвертор, сенсорный экран, энкодер, реле и т. д. |
ПЛК | Mitsubishi (японский бренд) (Siemens на выбор) |
инвертор | Mitsubishi (японский бренд) (Siemens на выбор) |
Сенсорный экран | Mitsubishi (японский бренд) (Siemens на выбор) |
Кодер | OMRON или NEMICON (японский бренд) |
Реле | Шнайдер (французский бренд) |
Концевой выключатель | Шнайдер (французский бренд) Допуск на обрезку по длине ≤ ± 1 мм |
Лучшее решение для
Машина для производства металлических настилов
China Zhongyuan Machinery Manufacturer, основанная в 2003 году, занимается производством и экспортом профилегибочных машин. Мы предлагаем широкий ассортимент профилегибочных машин, профилегибочных машин C/Z Purlin, профилегибочных машин для холодного листа, профилегибочных машин для производства металлических настилов. Мы поставляем продукцию самого высокого качества для наших клиентов. в дополнение к этому, мы также обеспечиваем своевременную поставку профилегибочных машин.
Мы гарантируем пожизненное обслуживание наших машин. Наши технические специалисты могут приехать на ваш завод и обучить ваших рабочих.
Получить бесплатную цитату
Компоненты машины
- (1) Разматыватель 1 шт. (Механический или гидравлический разматыватель на выбор; грузоподъемность: 5 т, 10 т или 15 т на выбор)
- (2) Направляющее оборудование 1 компл.
- (3) Профилегибочное оборудование 1 компл.
- (4) Оборудование для пост-резки 1 компл.
- (5) Гидравлическая станция 1 компл.
- (6) Панель управления ПЛК 1 компл.
- (7) Стол поддержки 2 шт. (автоматический укладчик для опции)
Подходящее сырье
- Ширина подачи или ширина рулона: 1220 мм (может быть разработана по запросу покупателя)
- Эффективная ширина: 915 мм
- Толщина материала: 0,7-1,2/0,8-1,6 мм
- Применимый материал: оцинкованные катушки (катушки GI)
- Предел текучести материала: 235 МПа-350 МПа или 500-550 МПа
Условия торговли
| Количество | Минимум 1 комплект |
| Срок поставки | В течение 90 рабочих дней |
| Грузовой порт | порт Нинбо или Шанхай |
| Оплата | Т/Т или Л/К |
| Экспортируемые страны и регионы | в более чем 70 стран и регионов, в том числе США, Франция, Великобритания, Венгрия, Румыния, Австралия, Фиджи, Папуа-Новая Гвинея, Мексика, Колумбия, Бразилия, Чили, Перу, Россия, Азербайджан , Казахстан, Армения, Украина, Сербия, Египет, Саудовская Аравия, ОАЭ, Иран, Турция, Индия, Тайвань, Сингапур, Малайзия, Таиланд, Индонезия, Филиппины, Южная Африка, Нигерия, Судан, Танзания, Кения, Нигер, Алжир, Мозамбик ,и т. д |
Стиль упаковки
Детали упаковки | 1) Распылите антикоррозийное масло на поверхность и накройте полиэтиленовой пленкой (для защиты от пыли и коррозии). 2) 2) Один контейнер 40 и один контейнер 20GP загружают один комплект машины; 3) Вес нетто машины составляет около 16 тонн. Закрепите машины в контейнерах с помощью стального троса и замка, подходящего для дальних морских перевозок. |
