Máquina formadora de estantes para estantes

  • La garantía es de 36 meses desde que el cliente recibe la máquina.
  • Dentro de los 36 meses, enviaremos piezas de repuesto al cliente de forma gratuita.
  • Proporcionar soporte de tecnología de vida y servicio de mantenimiento.
  • El manual de operación y los videos de instalación se proporcionarán a los compradores cuando se entreguen las máquinas.

Datos técnicos de la máquina formadora de estantes en rollo

Controle la cantidad y la longitud de corte automáticamenteIngrese los datos de producción (como la cantidad de producción, la longitud, etc.) en la pantalla táctil, la máquina puede finalizar el plan de producción establecido automáticamente. El comprador de una sola vez puede configurar 20 datos de lote en el programa.

Material adecuado Bobinas de acero laminado en frío
Espesor de la materia prima 0,5mm (235-345Mpa)
Material de la hoja de corte y troquel de perforación Molde de acero Cr12 con tratamiento templado, HRC58-60
Material del eje Acero 45# de alta calidad con tratamiento térmico. Fresado con amoladora de rodillos.
Velocidad de formación unos 20 m/min
Requisitos de energía Potencia del motor principal: 4X2Kw (depende del diseño final)
Potencia central hidráulica: 11 Kw (Según diseño final)
sistema de control Mitsubishi PLC y convertidor
cantidad de rodillos Cerca de 24 estaciones
Sistema de punzonado Servo parada para punzonar
Peso de la máquina Acerca de 15200KGS
Tamaño de la instalación de la máquina Aproximadamente 12,5 mx 1,9 mx 1,7 m


¿Cómo fabricamos?
Máquina formadora de estantes para estantes

  • Compramos materia prima para nuestras máquinas fabricadas como chapa de acero

  • Estructura de acero H y tubos de acero de empresas famosas en China.

  • Por ejemplo, compre material de An Steel y Hangzhou Iron and Steel Group



  • Todos los rodillos fabricados en acero 45#
  • Las máquinas CNC pueden mejorar la precisión de los rodillos.
  • Acabado cromado en la superficie para añadir dureza a los rodillos.

  • Ejes macizos dia. 72 mm para espesor de material.
  • Todos los ejes están equipados dos veces con una rectificadora cilíndrica para garantizar la precisión final.
  • Garantía de que los compradores obtengan láminas de cubierta de alta precisión de la máquina fabricada por Zhongyuan.



    • Diseñe rodamientos dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.
    • Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión de formación.
    • Los rodamientos ayudan a prolongar la vida útil de la máquina. Nuestras máquinas formadoras fabricadas pueden usar más de 15 años.
  • Bastidor de la máquina fabricado en acero tipo H450 por soldadura, planeado en superficie para garantizar la precisión
  • Grosor de la pared lateral: 45 mm



  • Conducción de motores, transmisión de conducción de engranajes helicoidales, aproximadamente estaciones de 15 pasos para formar
  • Motor principal = 22KW, control de velocidad de frecuencia
  • Todos los pernos de tornillo con grado 8.8 (Algunas otras fábricas usan bajo grado 4.8) para asegurar que la estructura de la máquina se fije firmemente y tenga una vida útil prolongada durante el funcionamiento prolongado de la máquina.
  • Velocidad de formación de unos 15 m/min.
  • Todos los rodillos procesados se ensamblan en la alfombra para evitar rayar la superficie de los rodillos.

  • Todos los pernos de tornillo con grado 8.8 (Algunas otras fábricas usan bajo grado 4.8) para asegurar que la estructura de la máquina se fije firmemente y tenga una vida útil prolongada durante el funcionamiento prolongado de la máquina.
  • Todos los rodillos procesados se ensamblan en la alfombra para evitar rayar la superficie de los rodillos.



  • Estilo de post-corte automático, garantiza la forma del panel de la barandilla.
  • Todos los marcos de corte son tratados térmicamente para eliminar la tensión original del acero, reducir la deformación y mejorar la estabilidad.
  • Material de la herramienta de corte: Cr12MoV, la dureza puede alcanzar 58-60Hrc.
  • La máquina puede cortar como los compradores querían la longitud de la hoja, completamente automáticamente.
  • Controle la cantidad y la longitud de corte automáticamente
  • Ingrese los datos de producción (como la cantidad de producción, la longitud, etc.) en la pantalla táctil, la máquina puede finalizar el plan de producción establecido automáticamente.
  • El comprador de una sola vez puede establecer 20 datos por lotes en el programa.

    Componentes del sistema de control

    PLC, inversor, pantalla táctil, codificador, relés, etc.

    SOCIEDAD ANÓNIMA

    Mitsubishi (marca japonesa) (Siemens para la opción)

    Inversor

    Mitsubishi (marca japonesa) (Siemens para la opción)

    Pantalla táctil

    Mitsubishi (marca japonesa) (Siemens para la opción)

    codificador

    OMRON o NEMICON (marca japonesa)

    Relés

    Schneider (marca francesa)

    Límite de cambio

    Schneider (marca francesa)

    Tolerancia de corte a medida≤±1 mm

La mejor solución para
Máquina formadora de estantes para estantes

El fabricante de maquinaria Zhongyuan de China, establecido en el año 2003, se entrega a la fabricación y exportación de máquinas formadoras de rollos. Ofrecemos una amplia gama de máquinas perfiladoras, máquinas perfiladoras de correas C/Z, máquinas perfiladoras de láminas en frío, máquinas perfiladoras de cubiertas metálicas. Suministramos productos de la mejor calidad a nuestros clientes. Además de esto, también proporcionamos la entrega a tiempo de las máquinas perfiladoras.

Garantizamos servicios de por vida para nuestras máquinas. Nuestros técnicos experimentados pueden ir a su fábrica y capacitar a sus trabajadores.

Obtenga una cotización gratis

Detalles Rápidos

  • Marca: Zhongyuan
  • Nombre de la línea:Máquina formadora de rollos de estantes
  • Materia prima adecuada: bobinas de acero negro
  • Límite elástico: 235-345Mpa
  • Espesor del material adecuado: 0,5 mm
  • Energía eléctrica requerida: 8+11KW
  • Formando: about20m/min.
  • Peso de la máquina: 15200kgs
  • Material de los rodillos:
  • Acero 45# de alta calidad, proceso CNC, superficie cromada.
  • Material del eje: acero 45# de alta calidad con tratamiento térmico, fresado de amoladora de rodillos.
  • Cabezal de punzonado : CR12MOV. Tratamiento térmico.
  • Material de la hoja: CR12MOV. Tratamiento térmico. Garantía 3 años de vida útil.
  • Tamaño del equipo: Aproximadamente 12,5 mX1,9mx1,7 m
  • Controlador: Mitsubishi PLC, convertidor y pantalla. Completa automáticamente.
  • Voltaje: 380/3P/50HZ
  • Plazo de pago: por T/T o L/C a primera vista.

Descripción de la máquina

  • La máquina perfiladora de estantes de almacenamiento, la máquina perfiladora de estantes verticales es un equipo de marca que se utiliza para fabricar estantes para soportar estantes de supermercados, estantes de almacenamiento, estantes para almacenes y otros. adopta cuchillas de corte de tres piezas para garantizar que el producto del estante sea hermoso.
  • Esta máquina perfiladora de estantes de almacenamiento adopta tecnología de alimentación de material servocontrolada para perforaciones complejas para garantizar la precisión. Excepto esto, también fabricamos máquinas perfiladoras de estantes solares, máquinas perfiladoras de estantes de paletas, máquinas perfiladoras Unistrut.

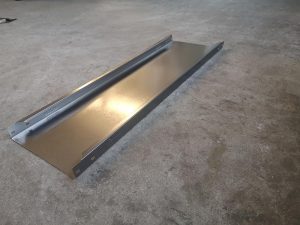

Producto de la máquina formadora de rollos de estantes

Aplicación de la máquina formadora de estantes en rollo
