Máquina perfiladora de correas C/Z/U

C/Z/U Purlin Roll Forming, también conocida como Cee/Zee Purlin Roll Forming, máquina formadora de correas en forma de U, es una línea de producción totalmente automatizada diseñada para la fabricación de correas U/C/Z de acuerdo con requisitos específicos. La máquina consta de una serie de rodillos y troqueles personalizables que doblan y dan forma progresivamente a la lámina de metal hasta darle la forma deseada. El rango de tamaños de alma se extiende de 80 mm a 400 mm, y los tamaños de brida varían de 40 mm a 125 mm. El espesor de los canales C puede ser de 1,5 mm a 30 mm o de 2,0 mm a 4,0 mm.

Zyforming ofrece una amplia gama de máquinas formadoras de correas U/C/Z adecuadas para diversos requisitos, y cada máquina se puede personalizar. El equipo consta de desenrollador, nivelador, máquina perfiladora, dispositivo perforador, unidad de corte, caja controlada y piezas adicionales.

  • La garantía es de 36 meses desde que el cliente recibe la máquina.
  • Dentro de los 36 meses, enviaremos piezas de repuesto al cliente de forma gratuita.
  • Proporcionar soporte de tecnología de vida y servicio de mantenimiento.
  • El manual de operación y los videos de instalación se proporcionarán a los compradores cuando se entreguen las máquinas.1.5

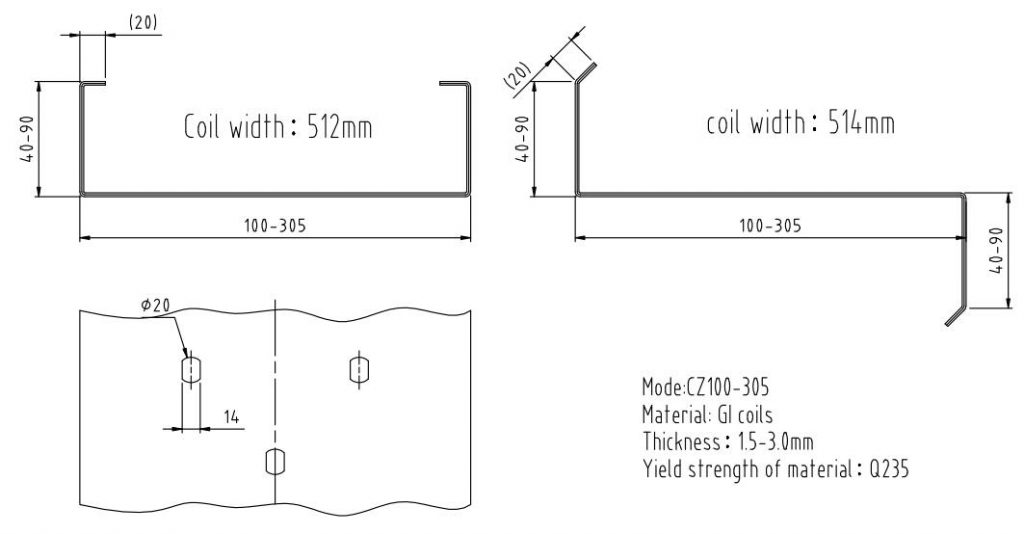

Principales parámetros técnicos de
Máquina perfiladora de correas u/Z/c

Controle la cantidad y la longitud de corte automáticamente Ingrese los datos de producción (como cantidad de producción, longitud, etc.) en la pantalla táctil, la máquina puede finalizar el plan de producción establecido automáticamente. Una vez, el comprador puede configurar 20 datos de lote en el programa.

Modelo de máquina Rodillo de correa anterior forma de operación máquina automática
Certificación ISO9001 CE Garantía 36 meses
personalizado personalizado Ventaja Más de 10 años de tiempo de vida
Peso Acerca de 25T Espesor del material 1,5-3,0 o 2,0-4,0 mm
material adecuado Bobinas galvanizadas material de corte Cr12MOV.,Dureza 58-60HRC
Motor principal 5.5kw*3 Rodillos formadores cant. 15 estaciones
Diámetro de los ejes 82 o 90 mm Material del rodillo Cr12MOV.,Dureza 58-60HRC
marco de la máquina H450 espesor de pared 45 mm
Velocidad de formación 25-30 m/min. Transporte En Contenedores, aptos para transporte marítimo y terrestre.
Marca comercial Zhongyuan Código hs 84552210

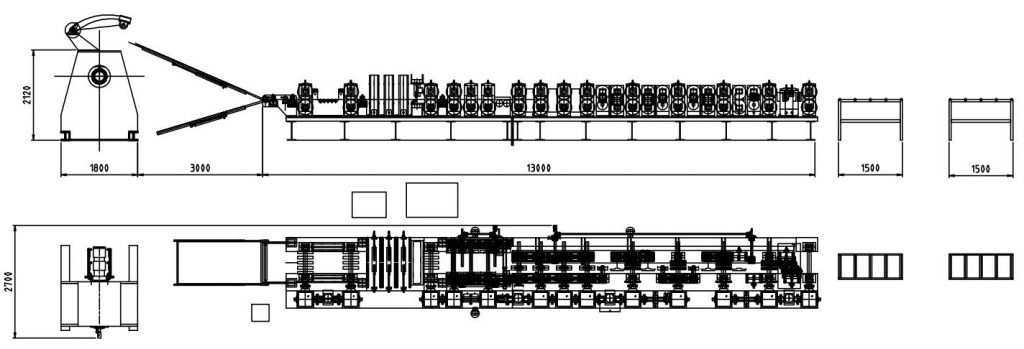

¿Cómo fabricamos?
Máquina perfiladora de correas Z/U/c

Partes del cuerpo de la máquina

  • Dispositivo de guía de material de alimentación, use acero de alta velocidad en ambos lados; su característica de
  • Alta dureza, alta resistencia al desgaste y alta resistencia al calor para garantizar una larga vida.



  • Ejes macizos dia. 82 o 90 mm para diferentes espesores de material.
  • Todos los ejes están equipados dos veces con una rectificadora cilíndrica para garantizar la precisión final.
  • Garantía de que los compradores obtengan láminas de cubierta de alta precisión de la máquina fabricada por Zhongyuan.



  • Todos los rodillos están hechos de Cr12MOV. Dureza 58-60HRC.
  • Las máquinas CNC pueden mejorar la precisión de los rodillos.
  • Acabado cromado en la superficie para añadir dureza a los rodillos.

  • Diseñe rodamientos dentro de los rodillos para permitir que la máquina funcione con menos carga para que los rodillos no se dañen fácilmente.
  • Asegure la misma velocidad entre todos los rodillos, sin diferencia de velocidad entre los rodillos, mejore la precisión de formación.
  • Los rodamientos ayudan a prolongar la vida útil de la máquina. Nuestras máquinas formadoras fabricadas pueden usar más de 15 años.
  • Bastidor de la máquina fabricado en acero tipo H450 por soldadura, planeado en superficie para garantizar la precisión

  • Grosor de la pared lateral: 45 mm



  • Conducción de motores, transmisión de conducción de engranajes helicoidales, aproximadamente estaciones de 15 pasos para formar
  • Motor principal = 7.5KWx3, control de velocidad de frecuencia
  • Todos los pernos de tornillo con grado 8.8 (Algunas otras fábricas usan bajo grado 4.8) para asegurar que la estructura de la máquina se fije firmemente y tenga una vida útil prolongada durante el funcionamiento prolongado de la máquina.
  • Velocidad de formación 25-30m/min.

  • Todos los rodillos procesados se ensamblan en la alfombra para evitar rayar la superficie de los rodillos.

  • Estilo de precorte automático, sin necesidad de cambiar el cortador para diferentes tamaños de correas.
  • Todos los marcos de corte son tratados térmicamente para eliminar la tensión original del acero, reducir la deformación y mejorar la estabilidad.
  • Material de la herramienta de corte: Cr12MoV, la dureza puede alcanzar 58-60Hrc.
  • La máquina puede cortar como los compradores querían la longitud de la hoja, completamente automáticamente.

  • Controle la cantidad y la longitud de corte automáticamente
  • Ingrese los datos de producción (como la cantidad de producción, la longitud, etc.) en la pantalla táctil, la máquina puede finalizar el plan de producción establecido automáticamente.
  • El comprador de una sola vez puede establecer 20 datos por lotes en el programa.

Componentes del sistema de control

PLC, inversor, pantalla táctil, codificador, relés, etc.

SOCIEDAD ANÓNIMA

Mitsubishi (marca japonesa) (Siemens para la opción)

Inversor

Mitsubishi (marca japonesa) (Siemens para la opción)

Pantalla táctil

Mitsubishi (marca japonesa) (Siemens para la opción)

codificador

OMRON o NEMICON (marca japonesa)

Relés

Schneider (marca francesa)

Límite de cambio

Schneider (marca francesa)

Tolerancia de corte a medida≤±1 mm



La mejor solución para
Máquina perfiladora de correas CZU

El fabricante de maquinaria Zhongyuan de China, establecido en el año 2003, se entrega a la fabricación y exportación de máquinas formadoras de rollos. Ofrecemos una amplia gama de máquinas perfiladoras, máquinas perfiladoras de correas C/Z, máquinas perfiladoras de láminas en frío, máquinas perfiladoras de cubiertas metálicas. Suministramos productos de la mejor calidad a nuestros clientes. Además de esto, también proporcionamos la entrega a tiempo de las máquinas perfiladoras.

Garantizamos servicios de por vida para nuestras máquinas. Nuestros técnicos experimentados pueden ir a su fábrica y capacitar a sus trabajadores.

Obtenga una cotización gratis

Componentes de la máquina

Materia prima adecuada

Ventajas de esta máquina perfiladora automática de correas

  • Este modelo de máquina formadora de correas es de tipo automático.
  • Cuando los usuarios quieran fabricar correas Cee, Zee o en forma de U de diferentes tamaños, solo necesitan ingresar las dimensiones y el sistema de control se ajustará automáticamente a estos tamaños. Con solo presionar un botón, los rodillos se ajustarán automáticamente al tamaño requerido, eliminando la necesidad de ajuste manual.
  • Para cambiar entre correas en forma de C y en forma de Z, el dispositivo de giro se reemplaza manualmente.
  • El cambio de correas tipo C a tipo Z se puede completar en 20 minutos.





Servicio postventa

  • Garantía de 36 meses desde la fecha en que el cliente recibe la máquina.
  • Durante estos 36 meses, proporcionaremos repuestos al cliente sin coste alguno.
  • Ofrecemos soporte técnico y servicios de mantenimiento de por vida.
  • Los manuales de operación y videos de instalación se proporcionan a los compradores al momento de la entrega de las máquinas.

Aplicación de la máquina perfiladora de correas CZU
